پکیجهای دیواری ایران رادیاتور، بهویژه مدل ECO24FF، از پرطرفدارترین مدلهای گرمایشی در بازار ایران هستند. این دستگاهها به دلیل کارایی بالا، مصرف بهینه و طراحی جمعوجور، جایگزین مناسبی برای سیستمهای قدیمی گرمایشی شدهاند. با این حال، همانند هر سیستم الکترونیکی دیگری، گاهی ممکن است در عملکرد آنها اختلالاتی رخ دهد. یکی از متداولترین خطاهایی که کاربران این مدل گزارش میدهند، ارور 50-60 است.
ارور 50-60 معمولاً زمانی روی نمایشگر ظاهر میشود که سنسور شوفاژ (NTC گرمایش) دچار اتصال کوتاه (Short Circuit) شده باشد. این خطا باعث میشود پکیج عملکرد نرمال خود را از دست بدهد و نتواند دمای مدار گرمایش را تشخیص دهد. در نتیجه، یا آب بیش از حد گرم میشود یا اصلاً گرم نمیشود.
شناخت علت دقیق این ارور و نحوه رفع آن، برای جلوگیری از آسیبهای جدی به برد الکترونیکی و قطعات داخلی ضروری است. در ادامه، به صورت کاملاً فنی و کاربردی به بررسی این خطا، علتهای بروز آن، نحوه تست و روش رفع خواهیم پرداخت تا بتوانید بهراحتی مشکل پکیج ایران رادیاتور خود را برطرف کنید.
آشنایی با سنسور شوفاژ در پکیج ECO24FF
سنسور شوفاژ که با نام NTC گرمایش نیز شناخته میشود، وظیفه دارد دمای آب موجود در مدار گرمایش (رادیاتورها) را اندازهگیری کرده و اطلاعات آن را به برد اصلی ارسال کند. برد نیز بر اساس این دادهها تصمیم میگیرد مشعل را روشن یا خاموش کند تا دمای مطلوب حفظ شود. بدون عملکرد درست این سنسور، پکیج نمیتواند میزان گرمایش را تنظیم کند و ممکن است بیش از حد گرم یا سرد شود.
در مدل ECO24FF، این سنسور معمولاً در مسیر برگشت آب گرمایش نصب شده است تا بتواند دمای واقعی آب در گردش را اندازهگیری کند. این سنسور از نوع مقاومت حرارتی منفی است؛ یعنی هرچه دما افزایش یابد، مقاومت الکتریکی آن کاهش پیدا میکند. هرگونه اتصال کوتاه یا قطعی در مدار این سنسور میتواند دادههای اشتباه به برد بفرستد.
به همین دلیل، ارور 50-60 پکیج ایران رادیاتور مدل ECO24FF زمانی ظاهر میشود که برد الکترونیکی مقدار غیرعادی (صفر یا بسیار پایین) از مقاومت سنسور دریافت کند. در چنین شرایطی، سیستم برای جلوگیری از آسیب بیشتر، شعله را قطع کرده و ارور را نمایش میدهد تا کاربر از وجود مشکل مطلع شود.
علتهای اصلی بروز ارور 50-60
مهمترین علت بروز ارور 50-60، اتصال کوتاه الکتریکی در مدار سنسور NTC شوفاژ است. این اتفاق زمانی رخ میدهد که سیمهای داخلی سنسور یا مسیر ارتباطی آن به برد به هم تماس پیدا کرده و مقاومت مدار به نزدیک صفر برسد. در نتیجه، برد تصور میکند دمای آب بسیار بالا رفته و برای محافظت از قطعات، سیستم را خاموش میکند.
علت دوم میتواند خرابی خود سنسور NTC باشد. این قطعه در اثر گذر زمان، نوسانات حرارتی، یا نفوذ رطوبت دچار آسیب داخلی میشود و مقدار مقاومت واقعی خود را از دست میدهد. در این صورت حتی اگر سیمکشی سالم باشد، ارور همچنان نمایش داده میشود.
سومین علت، نقص در سیمکشی یا سوکتهای بین سنسور و برد اصلی است. گاهی اتصال شل یا زنگزدگی سوکتها، مسیر سیگنال را مختل میکند و باعث ایجاد اتصال کوتاه مصنوعی میشود. همچنین، در برخی موارد خرابی در بخش ورودی NTC روی برد الکترونیک نیز عامل بروز این خطاست که نیاز به بررسی تخصصی دارد.
بیشتر بخوانید! – ارور 50–70 پکیج ایران رادیاتور مدل ECO24FF و اتصال کوتاه سنسور آب

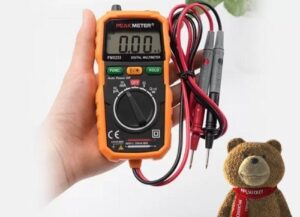

نحوه تشخیص اتصال کوتاه سنسور شوفاژ
برای تشخیص دقیق اتصال کوتاه، ابتدا باید دستگاه را خاموش و برق آن را قطع کنید. سپس با یک مولتیمتر دیجیتال، مقاومت سنسور NTC را اندازهگیری کنید. در دمای محیط (حدود ۲۵ درجه سانتیگراد)، مقاومت سنسور سالم باید حدود ۱۰ کیلو اهم باشد. اگر مقدار مقاومت بسیار کمتر یا نزدیک صفر باشد، به معنای اتصال کوتاه است.
در مرحله بعد، باید مسیر سیمکشی بین سنسور و برد را بررسی کنید. در بسیاری از مواقع، مشکل از قطعشدگی یا تماس سیمها در مسیر است. اگر روکش سیمها آسیب دیده یا به بدنه فلزی برخورد دارد، باید عایقکاری یا تعویض شوند.
در نهایت، اگر سنسور و سیمکشی هر دو سالم بودند اما ارور همچنان وجود داشت، احتمالاً ایراد از بخش خوانش NTC در برد الکترونیک است. در این صورت، لازم است برد توسط تعمیرکار حرفهای بررسی شود، زیرا این بخش شامل قطعات حساسی مانند مقاومتهای SMD و رلهها است.
روش رفع ارور 50-60 پکیج ECO24FF
برای رفع ارور 50-60 در پکیج ایران رادیاتور مدل ECO24FF، ابتدا باید منبع اصلی اتصال کوتاه در سنسور شوفاژ را شناسایی کنید. این خطا معمولاً به دلیل خرابی خود سنسور یا آسیب در مسیر سیمکشی رخ میدهد. اولین گام، بررسی مقاومت سنسور با مولتیمتر است. در حالت عادی و در دمای حدود ۲۵ درجه سانتیگراد، مقاومت سنسور باید بین ۹ تا ۱۱ کیلو اهم باشد. اگر عدد بهدستآمده نزدیک صفر بود، یعنی سنسور اتصال کوتاه کرده و باید تعویض شود. در هنگام تعویض، حتماً از قطعه اورجینال ایران رادیاتور استفاده کنید، زیرا سنسورهای غیر اصل، دقت اندازهگیری پایینتری دارند و ممکن است پس از مدتی مجدداً خطا ظاهر شود.
در صورتی که سنسور سالم باشد، مرحله بعدی بررسی سیمکشی است. سیمها باید از نظر قطعشدگی، ساییدگی، تماس با بدنه فلزی یا سوختگی بررسی شوند. اگر مسیر سیمکشی در اثر گرما یا رطوبت آسیب دیده، باید کاملاً تعویض شود. پس از اطمینان از سلامت اتصالات، نوبت به بررسی برد الکترونیک میرسد. در برخی موارد، مسیر ورودی NTC روی برد دچار سوختگی یا لحیمسردی شده و باعث ثبت اشتباه سیگنال میشود. در جدول زیر، میتوانید مراحل عیبیابی و اقدام مناسب برای هر حالت را مشاهده کنید:
| وضعیت بررسی | نتیجهی احتمالی | اقدام پیشنهادی |
|---|---|---|
| مقاومت سنسور نزدیک صفر اهم | اتصال کوتاه در سنسور | تعویض سنسور شوفاژ با نمونه اورجینال |
| مقاومت سنسور بالاتر از ۱۰۰ کیلو اهم | قطع شدن سنسور | بررسی سیمها و تعویض در صورت نیاز |
| مقاومت در محدوده ۱۰ کیلو اهم ولی ارور باقی است | خرابی سیمکشی یا سوکت | تمیز کردن یا تعویض سوکت و سیمها |
| سنسور و سیمکشی هر دو سالماند | ایراد در برد الکترونیک | تعمیر یا تعویض برد توسط تکنسین مجاز |
| ارور پس از تعویض سنسور هم باقی میماند | استفاده از قطعه غیراصل یا نصب اشتباه | نصب مجدد با سنسور اصلی و بررسی اتصالات |
پس از انجام اقدامات بالا، دستگاه را روشن کنید و اجازه دهید چند دقیقه در حالت گرمایش کار کند تا مطمئن شوید ارور برطرف شده است. اگر مجدداً کد 50-60 ظاهر شد، احتمال خرابی در بخش ورودی NTC برد وجود دارد که نیازمند بررسی تخصصی است. توصیه میشود در این حالت به جای تعویض خودسرانه قطعات، با یک تعمیرکار حرفهای پکیج ایران رادیاتور تماس بگیرید تا با ابزار تست دقیق، منبع اصلی خطا را شناسایی کند.
بیشتر بخوانید! – ارور 50-70-80 پکیج ایران رادیاتور مدل ECO24FF و راهنمای رفع مشکل احتراق
نکات پیشگیرانه برای جلوگیری از بروز مجدد ارور
یکی از بهترین روشهای جلوگیری از بروز مجدد ارور 50-60، سرویس دورهای سالانه پکیج است. در این سرویس، سنسورها، اتصالات، و سیمکشیها بررسی و در صورت نیاز تعویض یا تمیز میشوند. این کار باعث میشود سیستم در طول سال بدون خطا کار کند.
همچنین توصیه میشود هنگام شستوشوی اطراف پکیج یا آشپزخانه، از ورود رطوبت به داخل دستگاه جلوگیری کنید. نفوذ آب یا بخار به محل نصب سنسورها، یکی از عوامل اصلی خرابی اتصالات و ایجاد اتصال کوتاه است.
در صورتی که محیط نصب پکیج مرطوب است، بهتر است از کاور مخصوص یا جعبه محافظ فلزی ضد رطوبت استفاده شود.
در نهایت، همیشه از قطعات اورجینال و نصاب مجاز ایران رادیاتور برای تعمیر استفاده کنید. قطعات بیکیفیت یا نصب غیر اصولی، میتواند باعث تکرار خطا و کاهش عمر برد الکترونیک شود.
هشدارهای ایمنی هنگام تعمیر یا بررسی ارور 50-60
قطع کامل برق دستگاه
بستن شیر گاز
استفاده از تجهیزات ایمنی
عدم دستکاری برد الکترونیک
اجتناب از تماس با رطوبت
تهویه مناسب محیط
بررسی مجدد سیمکشی پس از تعمیر
استفاده از قطعات اورجینال
در صورت شک، تماس با متخصص
بیشتر بخوانید! – ارور 40 – 60 -70 پکیج ایران رادیاتور مدل ECO24FF

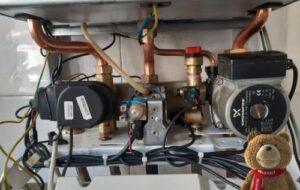

اهمیت سرویس دورهای در افزایش عمر سنسور شوفاژ
سرویس دورهای منظم پکیج، نه تنها باعث جلوگیری از بروز ارورهایی مثل 50-60 میشود، بلکه عمر مفید کل سیستم را افزایش میدهد. سرویسکار حرفهای در این بازدیدها، وضعیت سنسورهای NTC، مبدل حرارتی، پمپ و فشار آب را بررسی و در صورت نیاز تمیزکاری میکند.
با گذشت زمان، رسوب و گردوغبار میتواند باعث کاهش دقت سنسور یا افزایش مقاومت اتصالات شود. تمیز کردن سنسور و مسیرهای آبی، مانع از انتقال دمای اشتباه و خطاهای الکتریکی خواهد شد.
همچنین با کنترل سلامت برد و فن، از بروز خطاهای مرتبط با دما و فشار جلوگیری میشود.
در نهایت، انجام سرویس سالانه باعث صرفهجویی در هزینههای تعمیرات سنگین و مصرف انرژی میشود. بسیاری از کاربران گزارش دادهاند که پس از سرویس اصولی، تا بیش از یک سال هیچ اروری در دستگاه خود مشاهده نکردهاند.
سخن پایانی
ارور 50-60 در پکیج ایران رادیاتور مدل ECO24FF نشاندهنده اتصال کوتاه سنسور شوفاژ (NTC گرمایش) است و معمولاً در اثر خرابی سنسور، سیمکشی یا برد ایجاد میشود.
با تست دقیق سنسور و بررسی مسیر اتصالات، میتوانید علت را شناسایی و رفع کنید. تعویض سنسور معیوب با نمونه اورجینال و رعایت نکات پیشگیرانه، از تکرار این خطا جلوگیری میکند.
در نهایت، بهترین راه برای حفظ عملکرد مطلوب پکیج، انجام سرویس منظم توسط تکنسین متخصص است تا هم در مصرف انرژی صرفهجویی شود و هم عمر مفید دستگاه افزایش یابد.
